【肖特基二极管的结构与特点】
结构 |
符号 |
用途・特征 |
|
|
· 对电源部的二次侧起到整流作用。 · 低VF(低损耗)、IR大。 · 开关速度快。 |

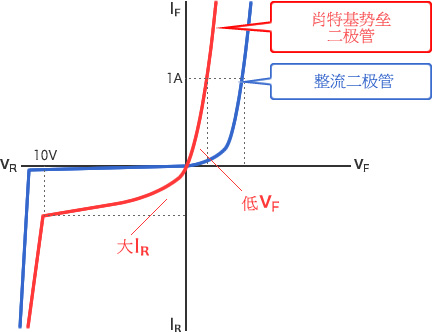

一般的二极管是利用PN接合来发挥二极管特性,而肖特基势垒二极管是利用了金属和半导体接合产生的肖特基势垒。与一般的PN结二极管相比,具有正向电压(VF) 低,开关速度快的特点。但漏电流(IR) 大,有如果热设计错误则引起热失控的缺点。
广泛用于电源部二次侧整流。其特性根据使用的金属不同而会有所不同。通过改变金属种类实现的产品,常见有以下系列。
l 低VF型系列
l 低IR型系列
l 车载用超低IR型系列
特点: 通过改变金属种类,可制造低VF型、低IR型产品。
关于热失控

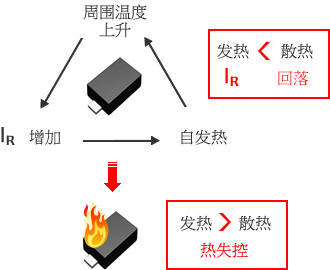

肖特基势垒二极管在特性上会因正向电流大而导致发热。发热则漏电流(IR) 变大,同时外壳温度、环境温度也上升。如果热设计错误,发热将高于散热,达不到热平衡持续发热。其结果漏电流(IR) 也持续增加,最终元器件遭到损坏。这种现象叫做热失控。
特点:周围温度高,则引起热失控。
